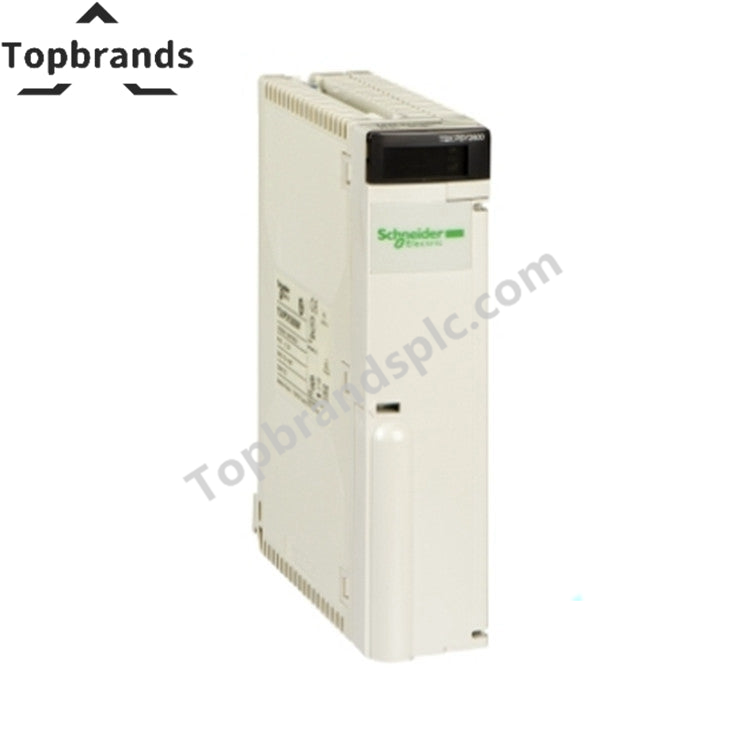

ชไนเดอร์ โมดิคอน TSXPSY5520 โมดูลจ่ายไฟฟ้า

ข้อมูลจำเพาะ

• ช่วงของผลิตภัณฑ์: แพลตฟอร์มอัตโนมัติ Modicon Premium

• ประเภทผลิตภัณฑ์หรือส่วนประกอบ: โมดูลจ่ายไฟ

เสริม

• แรงดันไฟฟ้าหลัก: 24…48 V DC (19.2…60 V)

• กระแสไฟฟ้าขาเข้า:

• ≤ 1500 mA ที่ 48 V

• ≤ 3000 mA ที่ 24 V

• กระแสไฟกระชาก:

• 15 A ที่ 24 V

• 15 A ที่ 48 V

• I²t เมื่อเปิดใช้งาน:

• 50 A²·s ที่ 24 V

• 55 A²·s ที่ 48 V

• It เมื่อเปิดใช้งาน:

• 7 A·s ที่ 24 V

• 6 A·s ที่ 48 V

• ประเภทการป้องกัน:

• ฟิวส์ภายใน 5 A, 5 × 20 มม., หน่วงเวลา (วงจรหลัก)

• การป้องกันการโอเวอร์โหลด (วงจรรอง)

• การป้องกันแรงดันเกิน (วงจรรอง)

• การป้องกันไฟฟ้าลัดวงจร (วงจรรอง)

• กำลังไฟฟ้ารองที่มีประโยชน์รวม: 50 W

• กำลังไฟฟ้าขาออกรอง:

• 19 W ที่ 24 V DC

• 35 W ที่ 5 V DC

• กระแสที่แรงดันรอง:

• 0.8 A ที่ 24 V DC (แหล่งจ่ายไฟรีเลย์)

• 7 A ที่ 5 V DC

• ความต้านทานฉนวน:

• ≥ 10 mΩ primary/ground

• ≥ 10 mΩ primary/secondary

• เครื่องหมาย: CE

• สัญญาณท้องถิ่น:

• 1 LED (สีเขียว) สำหรับการมีอยู่ของแรงดันไฟฟ้า (OK)

• 1 LED (สีแดง) สำหรับข้อผิดพลาดแบตเตอรี่ (BAT)

• รูปแบบโมดูล: แบบคู่

• น้ำหนักสุทธิ: 0.89 กก.

สิ่งแวดล้อม

• ความต้านทานต่อการขาดช่วงสั้น: 1 ms

• ความแข็งแรงของฉนวน:

• 2000 V primary/earth

• 2000 V primary/secondary

• มาตรฐาน:

• CSA C22.2 No 213 Class I Division 2 Groups A, B, C, D

• CSA C22.2 No 142

• UL 508

• IEC 61131-2

• 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC

• การรับรองผลิตภัณฑ์: RMRS, DNV, LR, ABS, RINA, GL, BV

• อุณหภูมิอากาศรอบข้าง (การทำงาน): 0…60 °C

• อุณหภูมิอากาศรอบข้าง (การเก็บรักษา): −25…70 °C

• ความชื้นสัมพัทธ์:

• การทำงาน: 10…95 % โดยไม่มีการควบแน่น

• การเก็บรักษา: 5…95 % โดยไม่มีการควบแน่น

• ความสูงในการทำงาน: 0…2000 ม.

• การป้องกัน: TC

• ระดับการป้องกัน IP: IP20

• ระดับมลพิษ: 2
