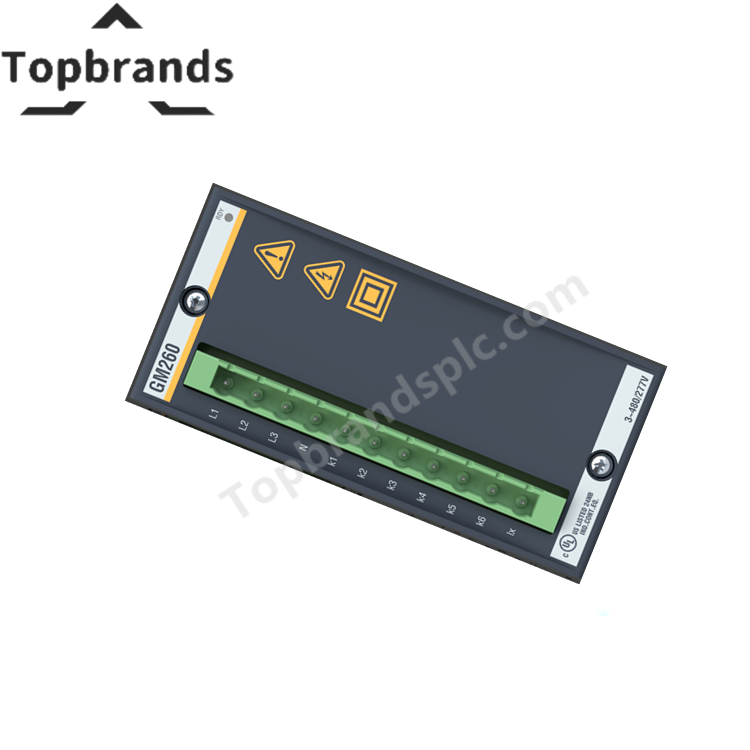

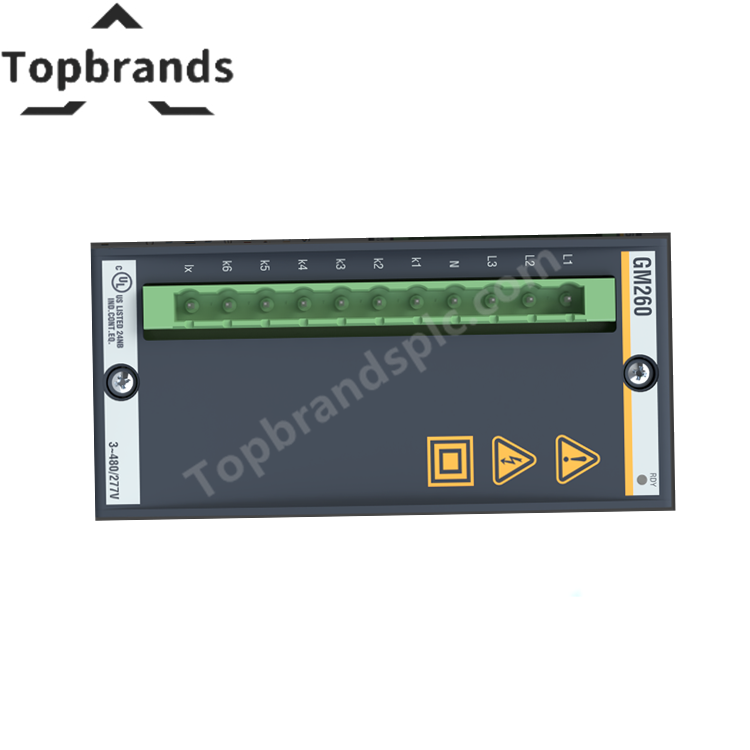

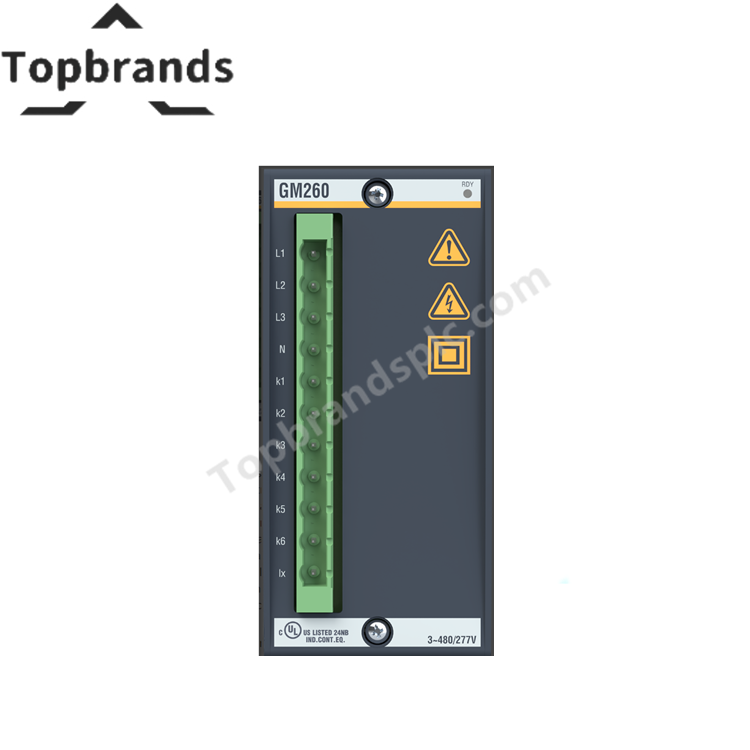

Bachmann GM260 Şebeke Ölçüm Modülü

Açıklama

GM260 modülü, kritik şebeke değişkenlerinin güvenli, güvenilir ve hızlı ölçümünü sağlar. Makinalarda operasyonel izleme veya tesis ve binalarda enerji yönetimi gibi uygulamalar için idealdir. Modül, bozulmuş dalga formlarında bile doğru veri sağlamak için 40. harmonik dahil olmak üzere Gerçek RMS değerlerini hesaplar.

Özellikler

• Gerilim Ölçümü:

  • Maksimum Nominal Gerilim: UL-L, RMS: 480 Vrms; UL-N, RMS: 277 Vrms.

  • Gerilim Ölçüm Aralığı: UL-L, RMS: 70–625 Vrms; UL-N, RMS: 36–361 Vrms.

  • Doğruluk: ≤ ±0.1%.

  • Sürekli Aşırı Yük: UL-L, RMS: 680 Vrms; UL-N, RMS: 390 Vrms.

  • Kısa Süreli Aşırı Yük: UL-L, RMS: 1039 Vrms; UL-N, RMS: 600 Vrms.

  • Giriş Empedansı: >2 MΩ.

• Akım Ölçümü:

  • Kanal Sayısı: 6.

  • Doğruluk: ≤ ±0.3%.

  • Akım Ölçüm Aralığı: 0.01–1.2 Arms.

  • Sürekli Aşırı Yük: 1.2 Arms.

  • Kısa Süreli Aşırı Yük: 20 Arms.

• Frekans Ölçümü:

  • Nominal Frekans: 50/60 Hz.

  • Referans Aralığı: 45–65 Hz.

  • Doğruluk: ≤ ±0.010 Hz.

• Güç Ölçümü:

  • Ölçülen Değerler: Faz başına ve toplam aktif, reaktif ve görünür güç.

  • Doğruluk: ≤ ±0.4%.

• Enerji Sayacı:

  • İki bağımsız 4-kadran enerji sayacı.

• Çevresel Koşullar:

  • Çalışma Sıcaklığı: -40°C ila +70°C.

  • Depolama Sıcaklığı: -40°C ila +85°C.

Özellikler

• Gerçek RMS Hesaplama: Bozulmuş dalga formlarında bile doğru ölçümler sağlar.

• Çok Fazlı İzleme: İki ayrı üç fazlı dalı destekler.

• Entegre Enerji Sayaçları: Gerçek zamanlı enerji tüketimi takibi sağlar.

• Kompakt Tasarım: Kontrol panoları için yer tasarruflu.

• Yüksek Güvenilirlik: Sürekli endüstriyel operasyonlar için tasarlanmıştır.
