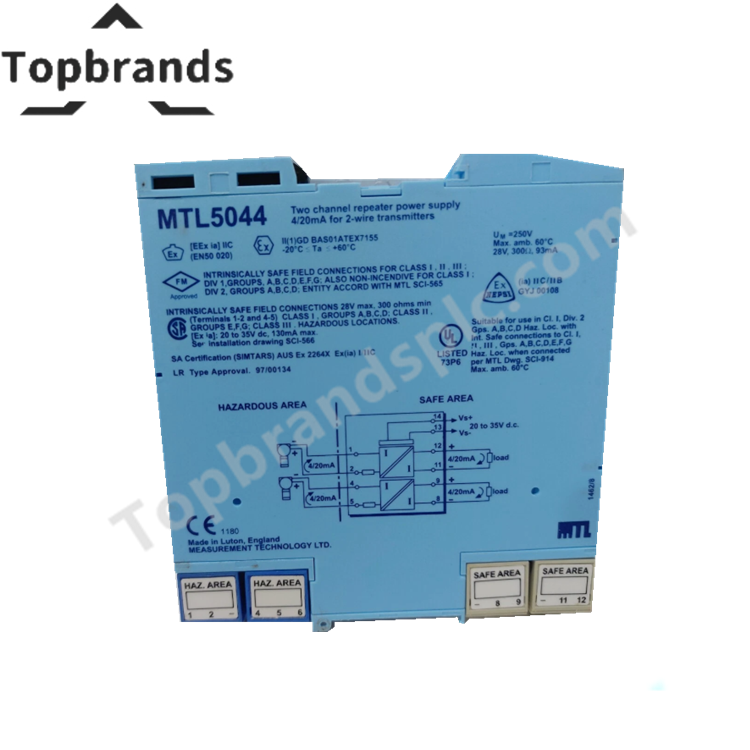

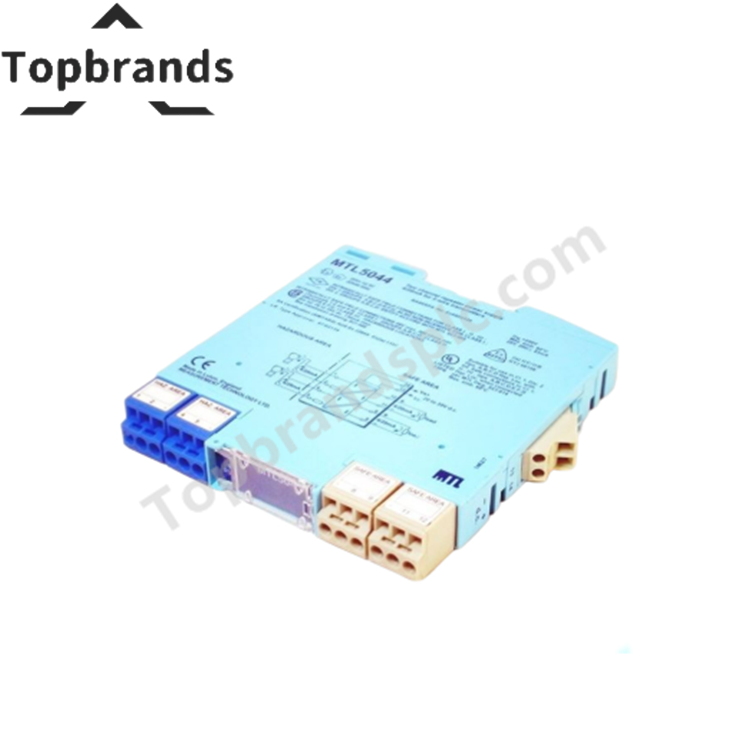

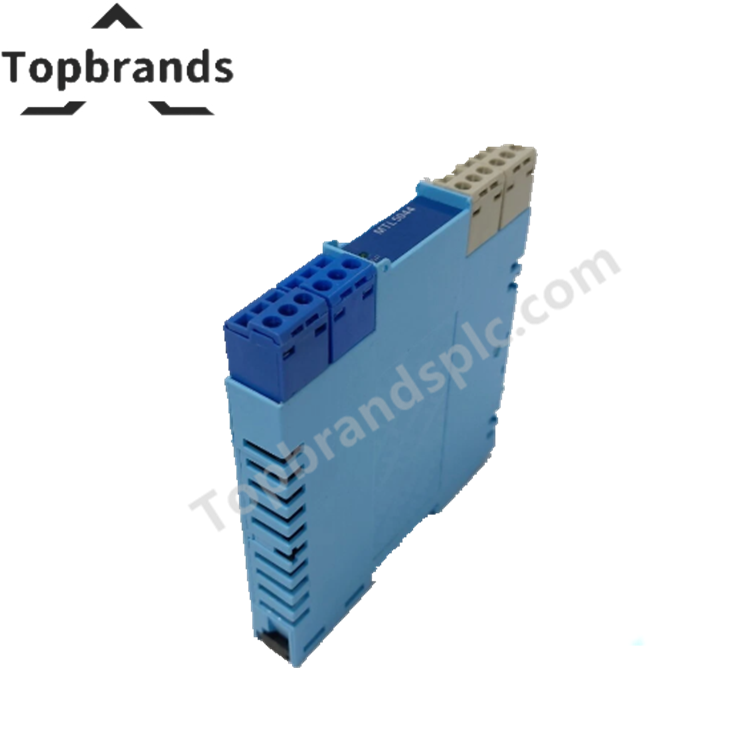

MTL MTL5044 Tekrarlayıcı Güç Kaynağı

MTL5044, tehlikeli alanlarda bulunan 2 telli 4-20 mA vericileri güvenli alana kurulu kontrol ve izleme ekipmanlarına bağlamak için tasarlanmış çift kanallı bir tekrarlayıcı güç kaynağıdır. Modül, saha vericilerine kendinden emniyetli güç sağlarken PLC, DCS ve proses kontrol sistemlerinde kullanılmak üzere ölçülen akım sinyalini bir izolasyon bariyerinden doğru şekilde aktarır.

İşlevsel Açıklama

MTL5044, Bölge 0 tehlikeli alanlara kurulu vericilerden gelen akım sinyallerini kabul eder ve sinyali güvenli alanda karşılık gelen 4-20 mA çıkışı olarak yeniden üretir. Her kanal bağımsız çalışır ve böylece tek bir modül üzerinden iki proses döngüsünün bağlanmasına olanak tanır.

Cihaz, tehlikeli alan ile güvenli alan devreleri arasında kendinden emniyeti korurken uyumlu 2 telli vericilere doğrudan saha gücü sağlar. Bu düzenleme, birçok uygulamada ayrı verici güç kaynaklarına duyulan ihtiyacı ortadan kaldırır.

Teknik Özellikler

Sinyal İletim Performansı

Modül, yüksek hassasiyetli analog sinyal iletimi için tasarlanmıştır. 20 deg C'de aktarım doğruluğu 20 uA'den iyidir ve tipik hata yalnızca 5 uA'dir. Sıcaklığa bağlı sapma, Celsius derece başına 1 uA'nin altında kalır; bu da değişen ortam koşullarında döngü doğruluğunun korunmasına yardımcı olur.

250 us'lik yanıt süresi, kararlı çalışmayı sürdürürken modülün proses sinyali değişimlerini hızlı biçimde izlemesini sağlar.

Tehlikeli Alan Arayüzü

MTL5044, Bölge 0'da ve sertifikalı diğer tehlikeli konumlarda bulunan sahaya monte vericilere kendinden emniyetli güç sağlar. Verici akımı 20 mA olduğunda modül saha cihazına 16,5 V sağlar; böylece tehlikeli ve güvenli alan devreleri arasındaki emniyet bariyerini korurken çalışma gücü sunar.

Bu yapılandırma, modülü standart 4-20 mA akım döngüleri kullanan basınç, sıcaklık, debi ve seviye vericileri için uygun hâle getirir.

Kurulum ve Güç Gereksinimleri

Modül 20-35 VDC beslemeyle çalışır ve ön panelinde güç bulunduğunu gösteren yeşil bir LED bulunur. Maksimum akım tüketimi, besleme gerilimine ve döngü yükü koşullarına bağlıdır; iki etkin 20 mA kanalla 24 VDC'de 110 mA'ye ulaşır.

Modül iki bağımsız kanalı desteklediğinden, ayrı tek kanallı izolatörler kurmaya kıyasla pano alanı ve güç dağıtım gereksinimleri azaltılabilir.

Sıkça Sorulan Sorular

S: MTL5044 kaç verici döngüsünü destekleyebilir?

C: Modül iki bağımsız kanal sağlar ve iki ayrı 4-20 mA verici döngüsünü aynı anda bağlayabilir.

S: MTL5044 saha vericilerine doğrudan güç sağlayabilir mi?

C: Evet. Modül vericiye güç sağlar ve 20 mA döngü akımında saha cihazına yaklaşık 16,5 V sağlar.

S: Güvenli alan çıkışı hangi yükü sürebilir?

Güvenli alan çıkışı, ilgili proses sinyalini iletirken 0 Ohm ile 550 Ohm arasındaki yük dirençlerini destekler.
