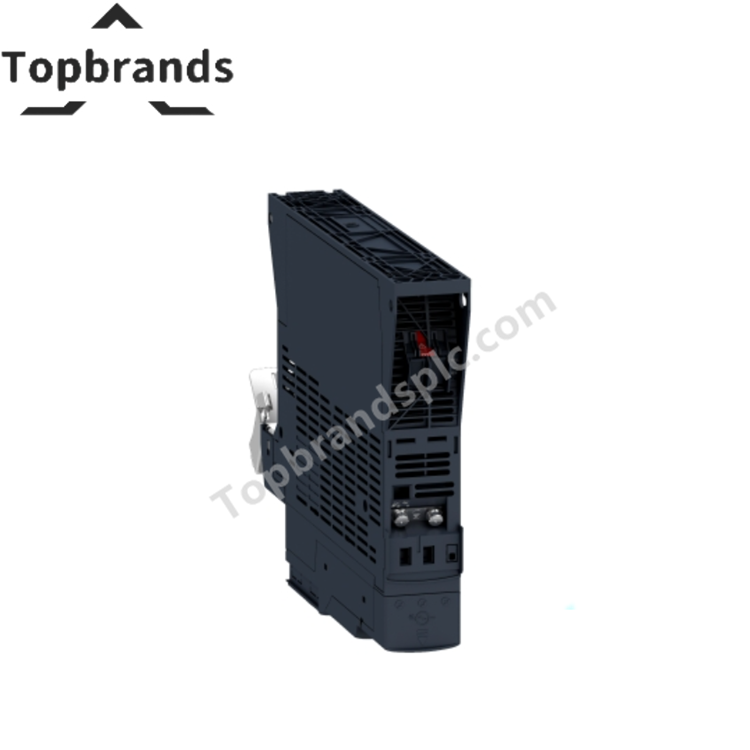

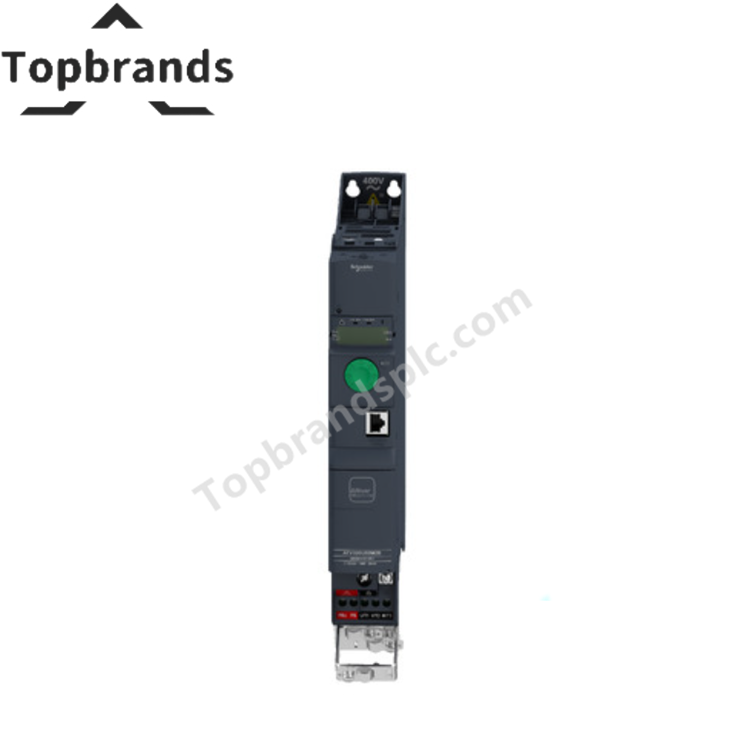

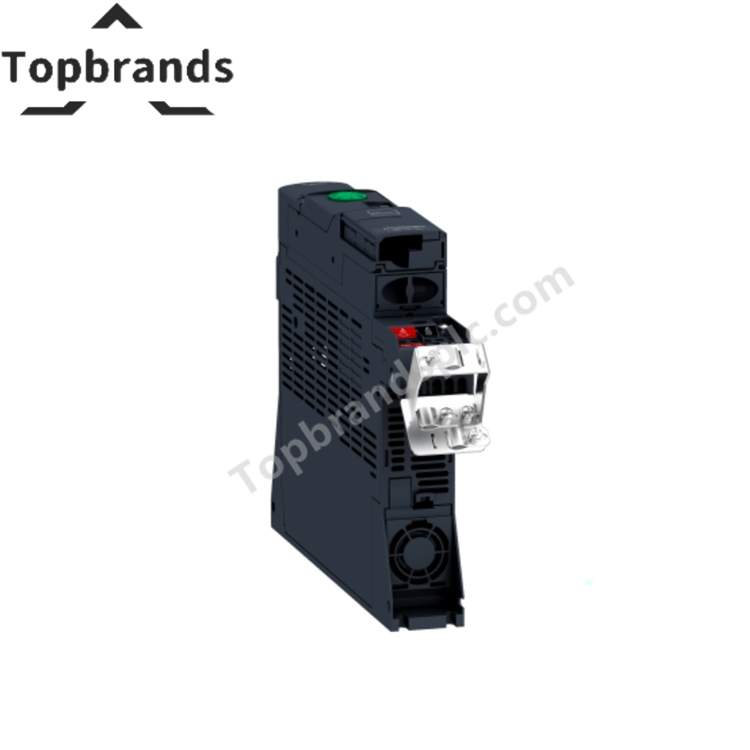

Schneider ATV320U04N4B Değişken Hız Sürücüsü

Genel Bilgiler

• Ürün Grubu: Altivar Machine ATV320

• Ürün Tipi: Değişken hızlı sürücü

• Uygulama: Karmaşık makineler

• Varyant: Standart versiyon

• Format: Kitap tipi

• Montaj Şekli: Pano montajı

• İletişim Portları: Modbus seri, CANopen

• Opsiyon Kartları: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet

• Anma Besleme Gerilimi: 380–500 V (-15…+10%)

• Nominal Çıkış Akımı: 1,5 A

• Motor Gücü: 0,37 kW (ağır hizmet) / 0,5 hp

• EMC Filtresi: Entegre C2 sınıfı

• IP Koruma Derecesi: IP20

Girişler / Çıkışlar

• Dijital Girişler: 7 (STO 24 V DC, DI1–DI6 mantık girişleri 24 V DC, DI5 darbe girişi 0–30 kHz)

• Dijital Çıkışlar: 3 (Açık kollektör DQ+ / DQ–, 0–1 kHz, 30 V DC, 100 mA)

• Analog Girişler: 3 (AI1 0–10 V, AI2 ±10 V, AI3 0–20 mA yapılandırılabilir)

• Analog Çıkışlar: 1 (Yazılımla yapılandırılabilir 0–20 mA veya 0–10 V)

• Röle Çıkışları: Yapılandırılabilir R1A/B/C, R2A/C, 100.000 çevrim

• Maksimum Anahtarlama Akımı: Röleye ve yüke bağlı olarak 3–5 A

• Minimum Anahtarlama Akımı: 24 V DC'de 5 mA

Motor Kontrolü

• Çeyrek Bölge Çalışması: 4 çeyrek bölgeli

• Asenkron Motor Profilleri: V/f oranı, sensörsüz akı vektörü, enerji tasarrufu modları

• Senkron Motor Profilleri: Sensörsüz vektör kontrolü

• Maksimum Çıkış Frekansı: 0,599 kHz

• Hızlanma/Yavaşlama: Doğrusal, rampa uyarlaması, DC enjeksiyonlu frenleme

• Anahtarlama Frekansı: 2–16 kHz ayarlanabilir (nominal 4 kHz)

• Fren Kıyıcısı: Entegre

• Hat Akımı: 380 V'de 2,1 A (ağır hizmet), 500 V'de 1,6 A

• Görünür Güç: 500 V'de 1,4 kVA

• Geçici Aşırı Tork: Nominal motor torkunun %170–200'ü

Koruma ve Güvenlik

• Koruma Türü: Giriş fazı kopması, çıkış fazı aşırı akımı, aşırı ısınma, kısa devre, termik koruma

• Güvenlik Fonksiyonları: STO (Güvenli Tork Kesme), SS1 (Güvenli Duruş 1), SLS (Güvenli Sınırlandırılmış Hız)

Boyutlar ve Ağırlık

• Genişlik: 45 mm

• Yükseklik: 325 mm

• Derinlik: 245 mm

• Net Ağırlık: 2,5 kg

Çevre ve Standartlar

• Çalışma Konumu: Dikey ±10°

• Çalışma Sıcaklığı: -10…50 °C (güç düşürme olmadan), 50–60 °C (güç düşürme ile)

• Depolama Sıcaklığı: -25…70 °C

• Nem: 3K5 sınıfı (IEC 60721-3)

• Darbe / Titreşim: 11 ms'de 150 m/s², 13–200 Hz'de 10 m/s²

• Soğutma Havası Debisi: 9,4 m³/h

• Aşırı Gerilim Kategorisi: III

• Regülasyon Döngüsü: Ayarlanabilir PID

• Hız Doğruluğu: Nominal kaymanın ±%10'u

• Kirlilik Derecesi: 2
