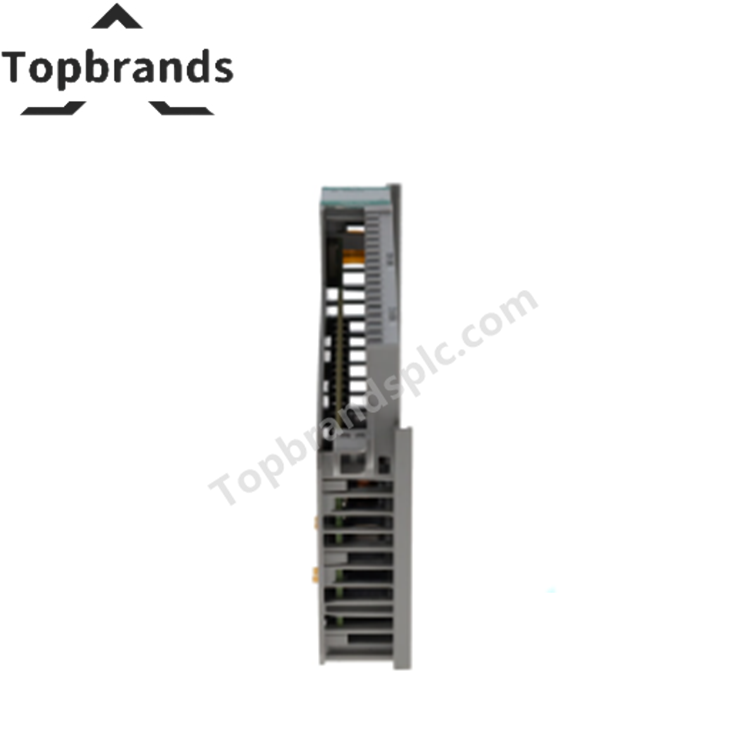

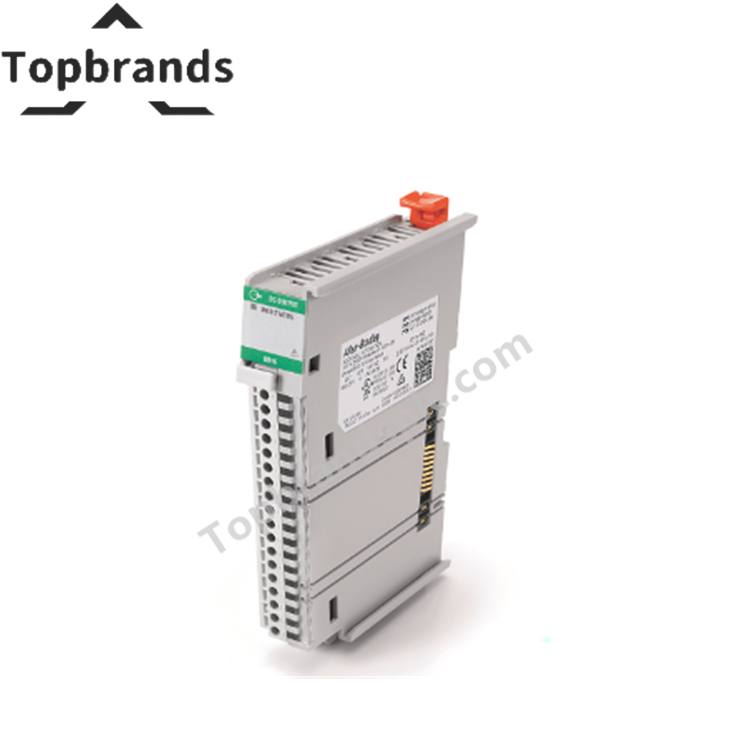

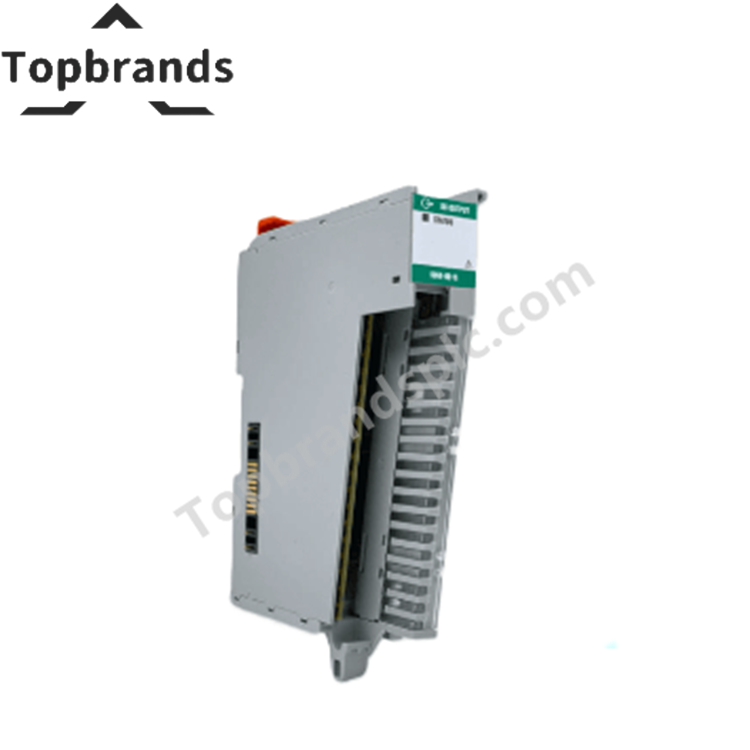

Allen Bradley 5069-OB16 Kompakt 5000 DC Chiqish Moduli

Tavsif

Allen-Bradley 5069-OB16 Compact 5000 I/O oilasidagi diskret DC chiqish moduli hisoblanadi. U solenoidlar, relelar va lampalar kabi maydon qurilmalarini boshqarish uchun 16 ta manba chiqishini taqdim etadi. Yuqori ishonchlilik uchun mo‘ljallangan, CompactLogix 5380 va Compact GuardLogix 5380 boshqaruvchilari bilan muammosiz integratsiyalashadi, sanoat avtomatlashtirish ilovalari uchun ilg‘or diagnostika va mustahkam himoya funksiyalarini taklif etadi.

Texnik xususiyatlar

• Model: 5069-OB16

• Ishlab chiqaruvchi: Rockwell Automation (Allen-Bradley)

• Mahsulot turi: Compact 5000 DC chiqish moduli

• Kanallar: 16 ta manba chiqishlari

• Voltaj diapazoni: 10–32 VDC (nominal 24 VDC)

• Chiqish oqimi:

  • Har bir kanal uchun 0.5 A qarshilik (10–32 VDC)

  • Har bir modul uchun 8 A qarshilik (10–32 VDC)

• Shoshilinch oqim: Har bir kanal uchun 1 A, 10 ms davomiylik, har 2 soniyada takrorlanadi

• Chiqish kechikishi: 25 °C da 100 µs ±10 µs, 0.5 A yukda

• Minimal impuls kengligi: 0.5 A yukda 200 µs

• Diagnostika: Qisqa tutashuv, ortiqcha yuk, ortiqcha harorat, ochiq yuk aniqlash, teskari polaritetdan himoya

• RTB mosligi: 5069-RTB18-SCREW yoki 5069-RTB18-SPRING olib tashlanadigan terminal bloklari

Xususiyatlar

• Yuqori zichlik: ixcham shaklda 16 ta manba chiqishlari.

• Ilg‘or diagnostika: qisqa tutashuvlar, ortiqcha yuklar, ortiqcha qizish va ochiq yuk holatlarini aniqlaydi.

• Himoya funksiyalari: teskari polaritet va 36 VDC gacha ortiqcha voltajdan himoya.

• Moslashuvchan integratsiya: CompactLogix 5380 va Compact GuardLogix 5380 boshqaruvchilari bilan ishlaydi.

• Tez javob: 100 µs almashtirish kechikishi aniq boshqaruvni ta'minlaydi.

• Chidamlilik: tebranish va zarbaga chidamli qattiq sanoat muhitlari uchun mo‘ljallangan.

• Foydalanish qulayligi: simlarni ulash uchun vintli yoki bahorli RTB lar bilan mos keladi.
