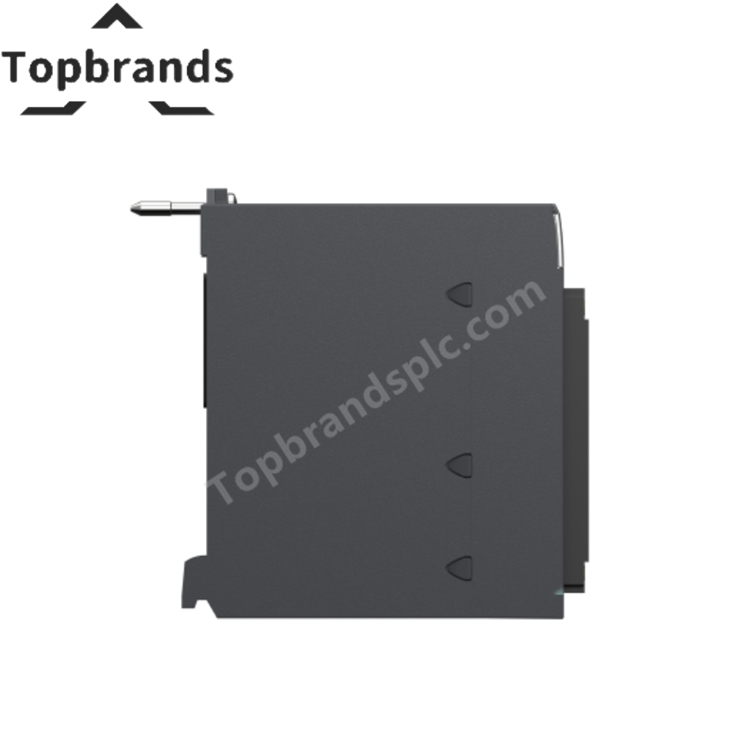

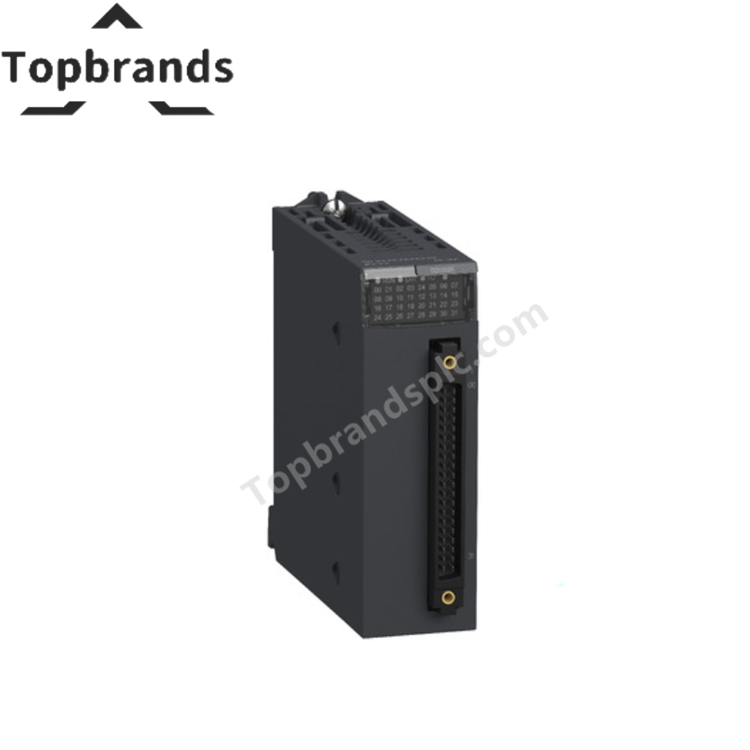

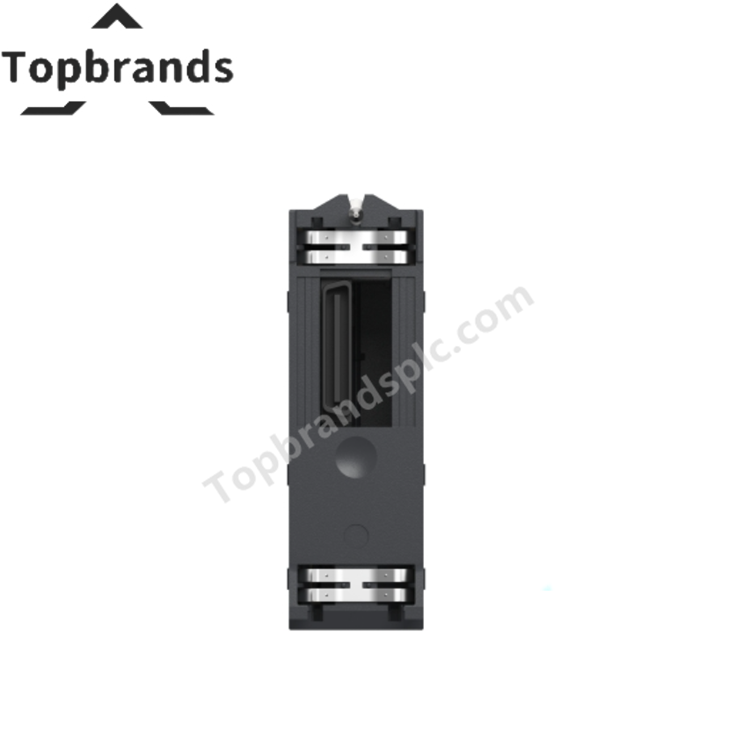

Mô-đun I/O rời Schneider Electric BMXDDM3202K

Thông số kỹ thuật

• Phạm vi sản phẩm: Modicon X80

• Loại sản phẩm hoặc thành phần: Mô-đun I/O rời rạc

Các đầu vào

• Số Lượng Đầu Vào Rời Rạc: 16

• Loại đầu vào: Dòng điện hút (logic dương)

• Điện áp đầu vào: 24 V DC (logic dương)

• Dòng điện đầu vào: 2.5 mA

• Tương thích đầu vào:

• Cảm biến tiếp cận 2 dây/3 dây (IEC 60947-5-2)

• Cảm biến tiếp cận 2 dây/3 dây (IEC 61131-2 Loại 1)

• Nguồn cấp cảm biến: 19...30 V DC

• Trở kháng đầu vào: 9600 Ω

• Ngưỡng dòng điện đảm bảo:

• Trạng thái 1: ≥ 2 mA

• Trạng thái 0: ≤ 0.5 mA

Đầu ra

• Số lượng đầu ra rời rạc: 16

• Loại đầu ra: Rắn trạng thái

• Điện áp đầu ra: 24 V DC (phạm vi: 19...30 V DC)

• Dòng đầu ra mỗi kênh: 0.1 A

• Dòng tối đa mỗi kênh: 0.125 A

• Dòng tối đa mỗi mô-đun: 3.2 A

• Kết nối song song các đầu ra: Có (tối đa 3)

• Bảo vệ đầu ra:

• Cầu dao điện tử (0.125 A < Id < 0.185 A)

• Bộ giới hạn dòng

• Cầu chì ngoài 2 A (bảo vệ ngắn mạch)

• Điốt Transil (bảo vệ quá áp)

• Điốt phân cực ngược

• Dòng rò tối đa: 0.1 mA (ở trạng thái 0)

• Giảm điện áp tối đa: < 1.5 V (ở trạng thái 1)

• Tải Tungsten tối đa: 1.2 W

• Trở kháng tải (Ohmic): ≤ 220 Ω

• Tần số chuyển mạch: 0.5 / LI² Hz

• Thời gian quá tải tối đa: 15 ms

Hiệu suất

• Dòng tiêu thụ điển hình:

• 69 mA tại 24 V DC

• 125 mA tại 3.3 V DC

• Dòng tiêu thụ tối đa:

• ≤ 104 mA tại 24 V DC

• ≤ 166 mA tại 3.3 V DC

• Thời gian phản hồi DC:

• Điển hình: 4 ms

• Tối đa: 7 ms

• Thời gian phản hồi đầu ra: 1,2 ms

• Độ tin cậy MTBF: 430.000 giờ

Ngưỡng phát hiện điện áp

• Lỗi cảm biến / Lỗi Preactuator: < 14 V DC

• Cảm biến OK / Preactuator OK: > 18 V DC

Các loại bảo vệ

• Đầu vào:

• Bảo vệ đảo cực

• Đầu ra:

• Bảo vệ đảo cực

• Bảo vệ quá áp

• Bảo vệ ngắn mạch

• Bảo vệ quá tải

• Nhóm kênh đầu vào:

• Cầu chì nhanh 0.5 A bên ngoài cho mỗi nhóm

Chỉ báo trạng thái (LED)

• 1 đèn LED xanh lá – Module hoạt động (RUN)

• 1 đèn LED xanh lá cho mỗi kênh – Chẩn đoán kênh

• 1 đèn LED đỏ – Lỗi module (ERR)

• 1 đèn LED đỏ – Module I/O

Vật lý & Môi trường

• Trọng lượng tịnh: 0.11 kg

• Cấp độ bảo vệ IP: IP20

• Nhiệt độ hoạt động: 0…60 °C

• Nhiệt độ lưu trữ: -40…85 °C

• Độ ẩm tương đối: 5–95% tại 55 °C (không ngưng tụ)

• Độ cao hoạt động:

• 0…2000 m

• 2000…5000 m (với hệ số giảm tải)

• Khả năng chống sốc: 30 gn

• Khả năng chống rung: 3 gn

Tiêu chuẩn & Tuân thủ

• Chỉ thị:

• 2014/35/EU – Chỉ thị điện áp thấp

• 2014/30/EU – Tương thích điện từ

• Độ bền điện môi:

• 1500 V AC trong 1 phút (đầu ra đến đất, đầu ra đến logic, sơ cấp đến thứ cấp)

• 500 V DC trong 1 phút (giữa các nhóm đầu vào/đầu ra)
