STXPNS001 | GE | Bộ chuyển đổi mạng slave ProfiNet RSTi

Mã hàng STXPNS001

  • Part Number:

    STXPNS001

  • Manufacturer:

    GE

  • Condition:

    Brand New & in Stock

  • Product Type:

    Bộ điều hợp mạng phụ thuộc

  • Origin:

    USA

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Thường xuyên hỏi thăm nhau

100% Genuine Stock, 24/7 Service

Inquiry

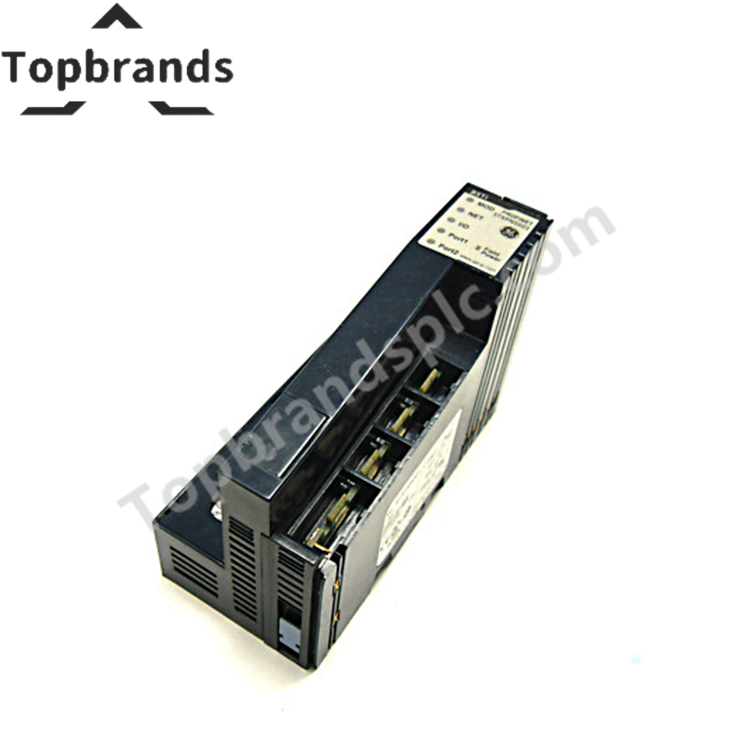

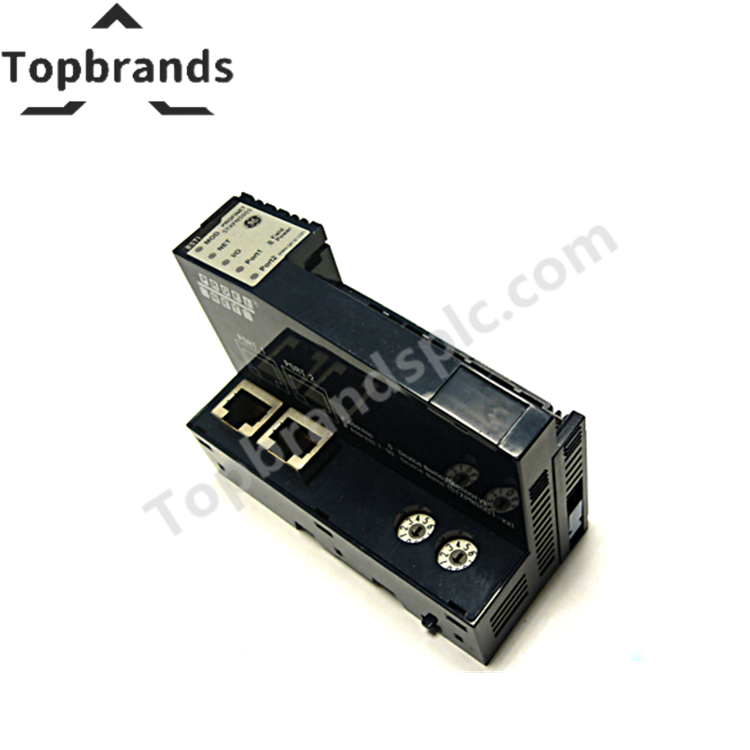

Bộ chuyển đổi mạng Slave ProfiNet GE STXPNS001 RSTi

GE STXPNS001, còn được ghi trong danh mục là bộ chuyển đổi mạng Slave ProfiNet STXPNS001 RSTi, hoạt động như một linh kiện phần cứng chuyên dụng để giao tiếp I/O phân tán trong các mạng Ethernet công nghiệp PROFINET. Bộ chuyển đổi hoạt động như một thiết bị Slave PROFINET, cung cấp khả năng trao đổi dữ liệu xác định giữa các mô-đun I/O dạng lát RSTi và bộ điều khiển PLC hoặc PAC giám sát thông qua kiến trúc chuyển mạch Ethernet tích hợp.

Thông số phần cứng

Thông số Đặc điểm kỹ thuật
Model STXPNS001
Thương hiệu GE
Loại sản phẩm Bộ chuyển đổi mạng Slave PROFINET
Giao thức mạng Slave PROFINET
Tốc độ truyền dữ liệu 100 Mbps song công toàn phần
Số mô-đun mở rộng tối đa Tối đa 32 mô-đun I/O dạng lát RSTi, bao gồm mô-đun kết thúc
Dung lượng dữ liệu đầu vào 128 byte
Dung lượng dữ liệu đầu ra 128 byte
Nguồn cấp hệ thống 24 VDC danh định
Dải điện áp đầu vào 11 VDC đến 28.8 VDC
Dòng tiêu thụ bên trong Tối đa 70 mA ở 24 VDC
Nguồn cấp bus bên trong Tối đa 1.0 A ở 5 VDC
Tiếp điểm nguồn hiện trường Tối đa 10.0 A
Cổng Ethernet 2 x RJ-45
Loại bộ chuyển mạch Bộ chuyển mạch Ethernet 2 cổng tích hợp
Cấu trúc liên kết mạng Đường thẳng hoặc hình sao
Phương thức cấu hình Cấu hình bằng tệp GSDML
Lắp đặt Thanh DIN
Nhiệt độ vận hành 0 deg C đến 55 deg C
Nhiệt độ bảo quản -20 deg C đến 70 deg C
Độ ẩm tương đối 5% đến 90%, không ngưng tụ
Xuất xứ Hoa Kỳ

Mạng xác định Profinet và mở rộng mật độ I/O

STXPNS001 đóng vai trò là cổng giao tiếp giữa bộ điều khiển PROFINET và các cụm I/O RSTi phân tán. Hoạt động ở tốc độ Ethernet song công toàn phần 100 Mbps, bộ chuyển đổi trao đổi dữ liệu quy trình theo chu kỳ đồng thời hỗ trợ hiệu suất mạng xác định cần thiết cho các ứng dụng tự động hóa công nghiệp.

Mô-đun hỗ trợ mở rộng tối đa 32 mô-đun I/O dạng lát RSTi được kết nối, bao gồm mô-đun kết thúc. Kiến trúc này cho phép mở rộng mật độ I/O từng bước mà không cần thay đổi cấu trúc giao diện mạng. Việc cấu hình được thực hiện thông qua các môi trường kỹ thuật PROFINET tiêu chuẩn bằng mô tả thiết bị GSDML.

Câu hỏi thường gặp

Hỏi: Có thể kết nối bao nhiêu mô-đun RSTi với STXPNS001?
Đáp: Bộ chuyển đổi hỗ trợ tối đa 32 mô-đun dạng lát RSTi, bao gồm mô-đun kết thúc bắt buộc.

Hỏi: Bộ chuyển đổi có hỗ trợ dự phòng vòng MRP không?
Đáp: Không. Các thông số hiện có chỉ cho biết thiết bị hỗ trợ cấu trúc liên kết đường thẳng và hình sao, đồng thời không hỗ trợ vận hành theo cấu trúc vòng MRP.

Hỏi: Dung lượng dữ liệu quy trình khả dụng là bao nhiêu?
Đáp: Bộ chuyển đổi hỗ trợ tối đa 128 byte dữ liệu đầu vào và 128 byte dữ liệu đầu ra cho giao tiếp PROFINET theo chu kỳ.

Hướng dẫn lắp đặt tại hiện trường

  • Gắn chắc bộ chuyển đổi trên thanh DIN tương thích trước khi lắp các mô-đun I/O mở rộng.

  • Lắp mô-đun kết thúc ở cuối cụm I/O dạng lát.

  • Đảm bảo nguồn 24 VDC luôn nằm trong phạm vi vận hành quy định từ 11 VDC đến 28.8 VDC.

  • Sử dụng cáp Ethernet công nghiệp phù hợp với môi trường giao tiếp PROFINET.

  • Cấu hình thiết bị bằng tệp GSDML phù hợp trong phần mềm kỹ thuật PLC.

  • Duy trì khoảng cách vật lý giữa cáp Ethernet và dây nguồn điện áp cao.

  • Kiểm tra tên thiết bị mạng và địa chỉ IP trước khi đưa vào vận hành.

  • Xác nhận việc ánh xạ I/O và trao đổi dữ liệu theo chu kỳ chính xác sau khi khởi động.
