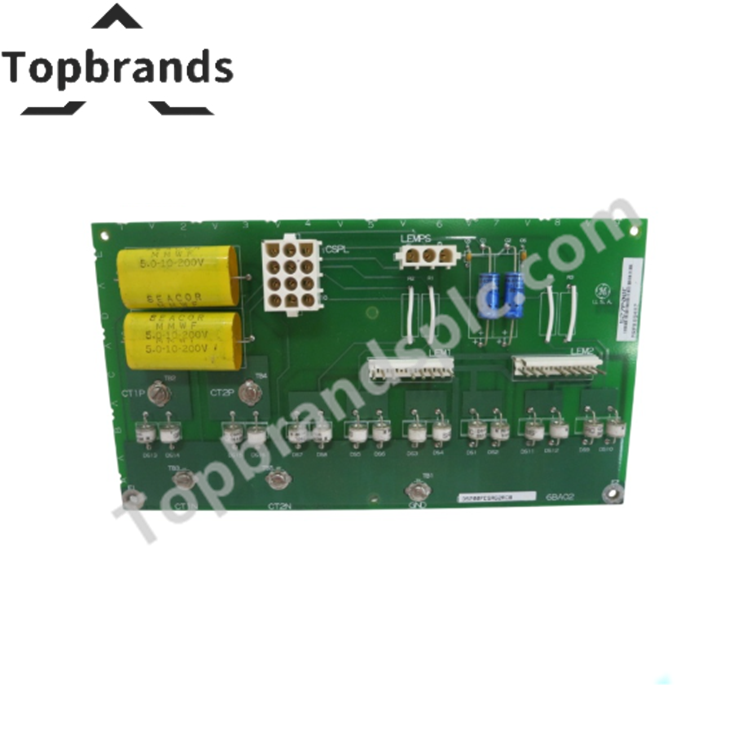

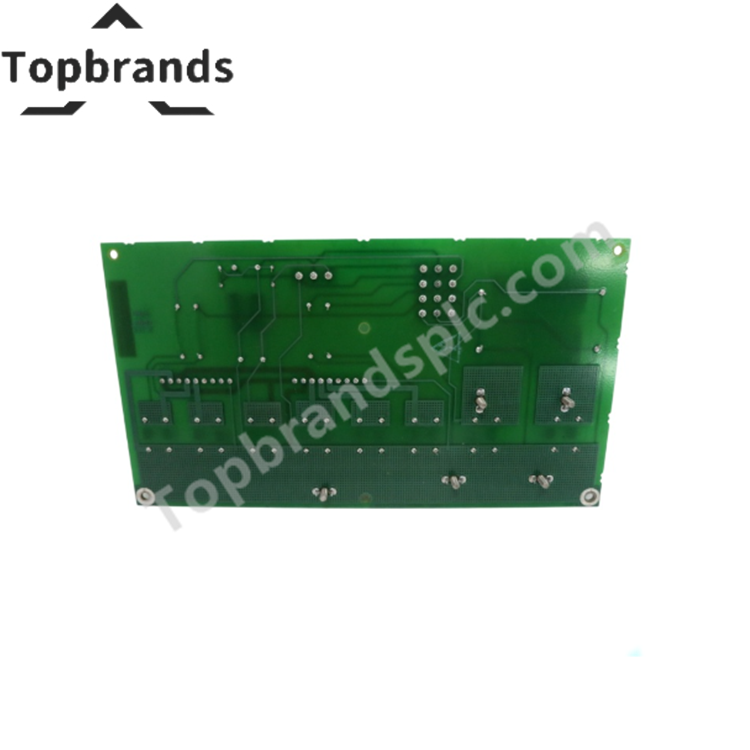

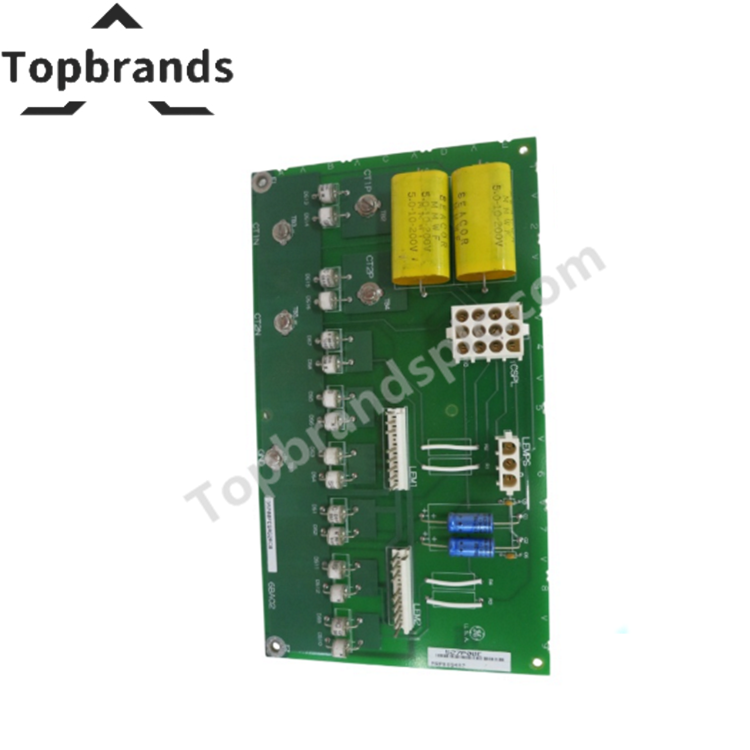

Inquiryلوحة التغذية الراجعة لاستشعار التيار GE DS200FCSAG2A
تعمل GE DS200FCSAG2A، المُدرجة أيضًا في الكتالوج باسم لوحة التغذية الراجعة لاستشعار التيار DS200FCSAG2A، كمكوّن عتادي مخصص لاستشعار التيار واكتساب التغذية الراجعة ومراقبة تحويل الطاقة ضمن نظام التحكم في بادئ التشغيل الساكن GE LS2100. تتصل اللوحة بأجهزة استشعار التيار ودوائر طاقة التحكم لتوفير بيانات التغذية الراجعة اللازمة لتنظيم نظام القيادة وتشغيل خزانة البادئ.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | DS200FCSAG2A |
| العلامة التجارية | GE |
| نوع المنتج | لوحة التغذية الراجعة لاستشعار التيار |
| الاختصار الوظيفي | FCSA |
| السلسلة | LS2100 |
| الشركة المصنّعة | شركة جنرال إلكتريك، الولايات المتحدة الأمريكية |
| وظيفة اللوحة | واجهة مستشعر التيار ومعالجة التغذية الراجعة |
| موقع التركيب | خزانة تحويل طاقة البادئ الساكن |
| النظام المرتبط | نظام البادئ الساكن LS2100 |
| مصدر الطاقة المتوافق | مصدر طاقة التحكم (CPS) |
| نوع الموصل | موصل LEMPS ثلاثي السنون |
| نوع الموصل | موصل CSPL ذو 12 سنًا |
| مخارج مصدر طاقة التحكم (CPS) | 24 فولت و15 فولت و12 فولت و5 فولت |
| دليل التعليمات | GEH-6678 |
| دليل قطع الغيار | GEI-100222 |
| المنشأ | الولايات المتحدة |
التغذية الراجعة لتحويل الطاقة ومراقبة التيار
تنفذ DS200FCSAG2A عملية اكتساب التغذية الراجعة للتيار ضمن بنية البادئ الساكن LS2100. تُركّب اللوحة داخل خزانة تحويل الطاقة، وتتصل بمعدات استشعار التيار وتنقل معلومات التغذية الراجعة المطلوبة بواسطة نظام التحكم في البادئ.
تعمل اللوحة مع مصدر طاقة التحكم (CPS) المرتبط بها، والذي يوفر جهود خرج منظمة تشمل 24 فولت و15 فولت و12 فولت و5 فولت للدوائر الداعمة. تساعد معلومات التغذية الراجعة للتيار التي تجمعها لوحة FCSA في مراقبة وظائف تحويل الطاقة المرتبطة بتطبيقات المحرك الرئيسي لمولدات التوربينات الغازية وتنظيمها.
يتم الاتصال بدوائر الاستشعار عبر واجهات مخصصة تشمل موصلي LEMPS وCSPL. ويُستخدم موصل LEMPS أيضًا أثناء إجراءات التحقق من الجهد لعزل تأثيرات الدوائر المساعدة عند إجراء الفحوصات التشخيصية.
توافق البرامج الثابتة وتكامل النظام
ضمن منصة LS2100، تعمل DS200FCSAG2A إلى جانب مجموعات تحكم متعددة في القيادة مركّبة داخل خزانة البادئ الساكن. وتُعرّف اللوحة في وثائق GE تحت تسمية FCSA، وتعمل كواجهة استشعار مخصصة وليست معالج تحكم مستقلًا.
يتطلب التركيب الصحيح توافقًا مع بيئة أجهزة LS2100 المحددة ومكوّنات استشعار التيار المرتبطة بها. ويُجرى عادةً التحقق من جهود التغذية الناتجة عن CPS عند نقاط الاختبار المحددة أثناء إجراءات الصيانة والتشغيل التجريبي.
الأسئلة الشائعة
س: ما الغرض الأساسي من لوحة DS200FCSAG2A؟
ج: تعمل اللوحة كلوحة للتغذية الراجعة لاستشعار التيار، إذ تكتسب إشارات التغذية الراجعة للتيار وتعالجها ضمن نظام البادئ الساكن LS2100.
س: ما الموصلات المركبة على اللوحة؟
ج: تتضمن اللوحة موصل LEMPS ثلاثي السنون وموصل CSPL ذا 12 سنًا.
س: كيف يمكن إجراء التحقق من جهد التغذية؟
ج: يُجرى التحقق من الجهد عند نقاط الاختبار المشار إليها والمرتبطة بـ CPS. ويمكن فصل موصل LEMPS أثناء إجراءات استكشاف الأعطال وإصلاحها لإزالة تأثير الدوائر المساعدة أثناء القياس.
إرشادات التركيب الميداني
-
اعزل طاقة الخزانة قبل صيانة اللوحة.
-
تحقق من اتجاه الموصل قبل إدخاله.
-
افحص موصلي LEMPS وCSPL للتأكد من إحكام توصيلهما.
-
أكد جهود خرج CPS قبل التشغيل التجريبي.
-
حافظ على فصل موصلات الاستشعار عن موصلات الطاقة.
-
