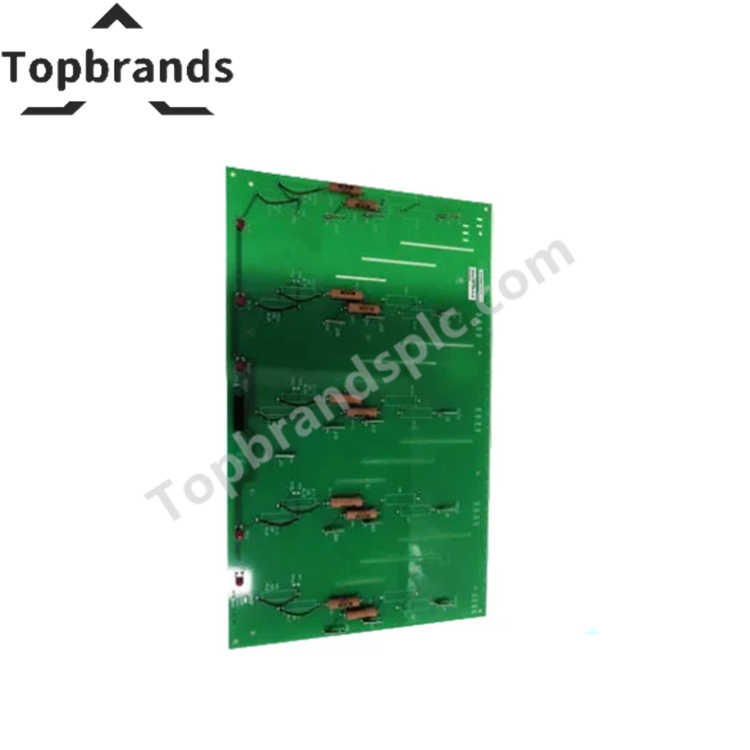

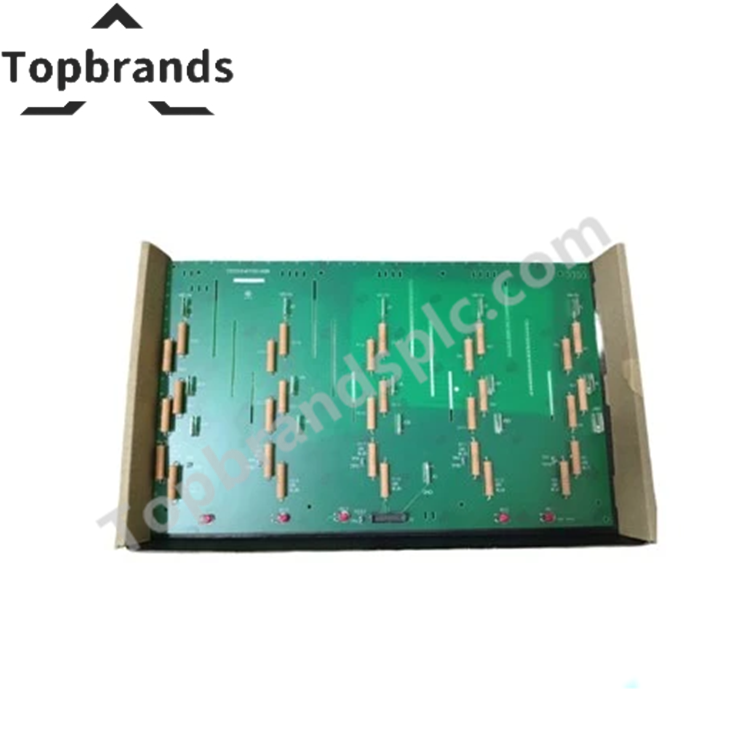

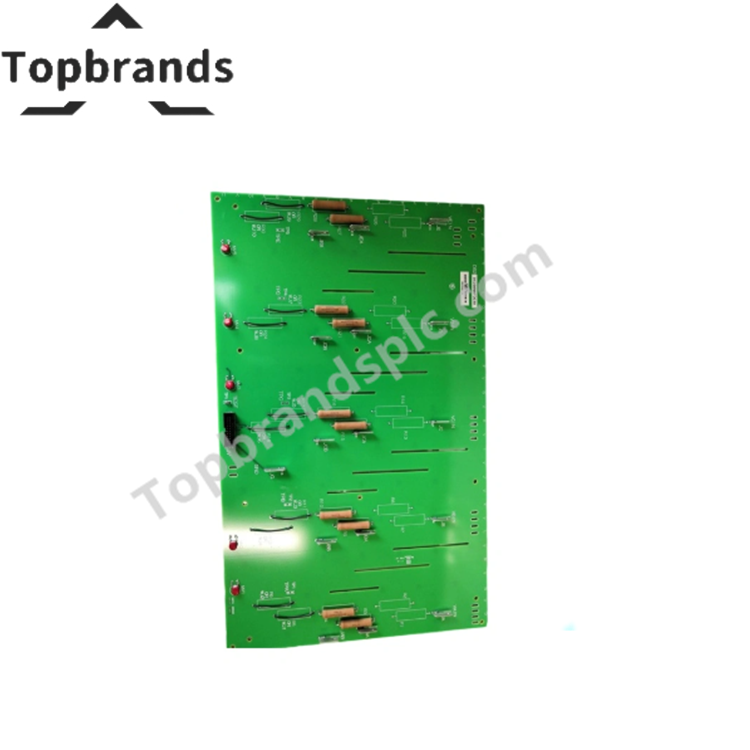

Inquiryلوحة تحجيم تغذية الجهد الراجعة GE DS200NATOG3A
المهيأة لتوهين الجهد واشتقاق التغذية الراجعة في أنظمة التحكم بمحركات GE LCI، توفر GE DS200NATOG3A (لوحة تحجيم تغذية الجهد الراجعة DS200NATOG3A) تحجيماً مباشراً لجهود التيار المتردد والمستمر لجسر SCR لأغراض التحكم والمراقبة. تعالج اللوحة إشارات التغذية الراجعة ذات الجهد العالي عبر شبكات مقاومات قابلة للتهيئة، وتوفر مراجع جهد مهيأة إلى وحدات التحكم المرتبطة ضمن منصة LS2100.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | DS200NATOG3A |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة |
| نوع المنتج | لوحة تحجيم تغذية الجهد الراجعة |
| نوع اللوحة | بطاقة إدخال/إخراج |
| التعيين الوظيفي | NATO |
| السلسلة | LS2100 |
| التطبيق | تحجيم تغذية جهد جسر SCR الراجعة |
| مداخل الجهد المدعومة | 1200 V, 2200 V, 3300 V, 4200 V, 6900 V |
| شبكات المقاومات | 5 سلاسل مقاومات مستقلة |
| موصلات التثبيت | 3 لكل سلسلة مقاومات |
| إجمالي نقاط توصيل الإدخال | 15 |
| واجهة الإخراج | واجهة كبل شريطي |
| الأجهزة المرتبطة | لوحة ناقل خلفي VME |
| الأجهزة المرتبطة | لوحة حالة توزيع البوابة |
| اعتمادات الجهات المختصة | UL, EC, CSA |
| دليل خاص بالقطعة | GEI-100225 |
| دليل السلسلة | GEH-6373 |
| استهلاك الطاقة | دائرة توهين سلبية |
بنية تحجيم تغذية الجهد الراجعة
صُممت DS200NATOG3A لتوهين جهود جسر SCR بحيث يمكن توليد إشارات تغذية راجعة دقيقة للجهد من أجل معالجتها في نظام التحكم. تستقبل اللوحة مداخل جهد التيار المتردد والمستمر، وتحجمها عبر شبكات مقاومات دقيقة قبل إرسال الإشارات المهيأة إلى أجهزة التحكم المرتبطة.
تتضمن بنية اللوحة خمس سلاسل مقاومات مستقلة. وتضم كل سلسلة مقاومات ثلاثة موصلات تثبيت قابلة للاختيار، مما يتيح مطابقة جهود الإدخال مع شبكة التوهين المطلوبة. ويمكّن هذا الترتيب من دعم تكوينات متعددة لجهد الجسر مع الحفاظ على خصائص متسقة لتحجيم التغذية الراجعة.
تعمل اللوحة حصرياً كوحدة تهيئة للتغذية الراجعة، وتعتمد على أجهزة توزيع البوابة وناقل VME الخلفي المرتبطة لتحقيق التشغيل الكامل للنظام.
توافق البرامج الثابتة وتكامل نظام التحكم
ضمن بنية محرك LS2100، تعمل DS200NATOG3A كلوحة واجهة مخصصة لتغذية الجهد الراجعة. صُممت الوحدة للاستخدام مع دوائر واجهة الجسر المتوافقة وأجهزة التحكم المرتبطة.
نظراً إلى أن DS200NATOG3A محددة كتعيين فريد في الكتالوج، ينبغي أن تطابق اللوحات البديلة رقم القطعة المحدد للحفاظ على توافق الأجهزة ضمن تكوين النظام المركب.
الأسئلة الشائعة
س: هل يمكن تهيئة سلاسل المقاومات لمستويات جهد مختلفة؟
ج: نعم. يمكن تهيئة سلاسل المقاومات لتطبيقات الإدخال بجهود 1200 V و2200 V و3300 V و4200 V و6900 V.
س: هل تتوافق DS200NATOG3A مع الإصدارات السابقة من لوحات NATO؟
ج: لا. تحدد الوثائق أن DS200NATOG3A إصدار مستقل من اللوحات وغير متوافق مع الإصدارات السابقة.
س: ما اللوحات الإضافية المطلوبة للتشغيل؟
ج: تعمل اللوحة بالاقتران مع لوحة ناقل خلفي VME ولوحة حالة توزيع البوابة.
إرشادات التركيب الميداني
-
تحقق من رقم قطعة اللوحة الدقيق قبل الاستبدال.
-
تأكد من أن اختيار موصل التثبيت يطابق جهد النظام.
-
افحص سلاسل المقاومات بحثاً عن أي تلف مادي قبل إجراء الخدمة.
-
تأكد من تثبيت توصيلات الكبل الشريطي بالكامل.
-
اعزل طاقة الخزانة قبل تركيب اللوحة أو إزالتها.
-
