Allen-Bradley

Kit d’outils pour supports ControlNet Allen Bradley 1786-CTK

Code SKU 1786-CTK

  • Part Number:

    1786-CTK

  • Manufacturer:

    Allen-Bradley

  • Condition:

    Brand New & in Stock

  • Product Type:

    Toolkit multimédia ControlNet

  • Origin:

    USA

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Renseignez-vous fréquemment Ensemble

100% Genuine Stock, 24/7 Service

Inquiry

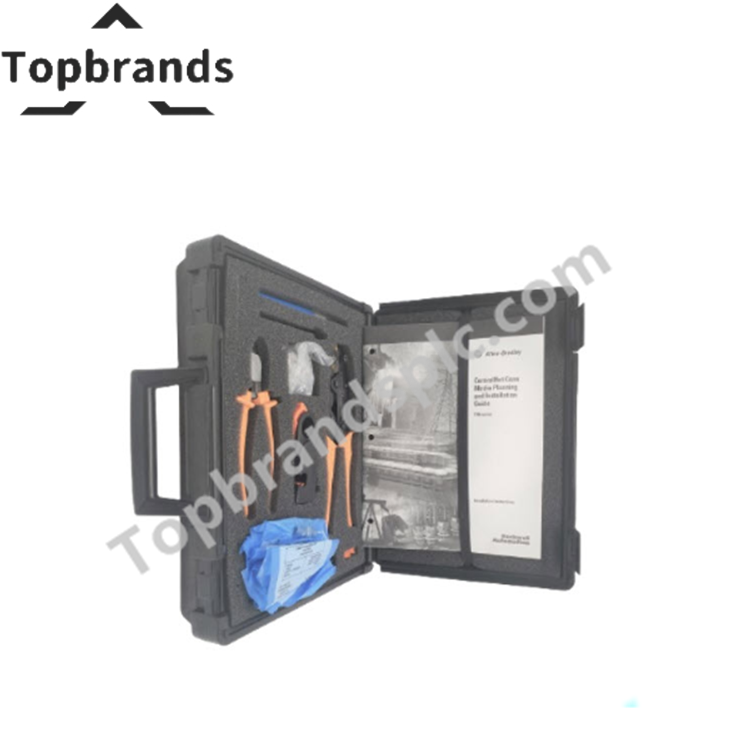

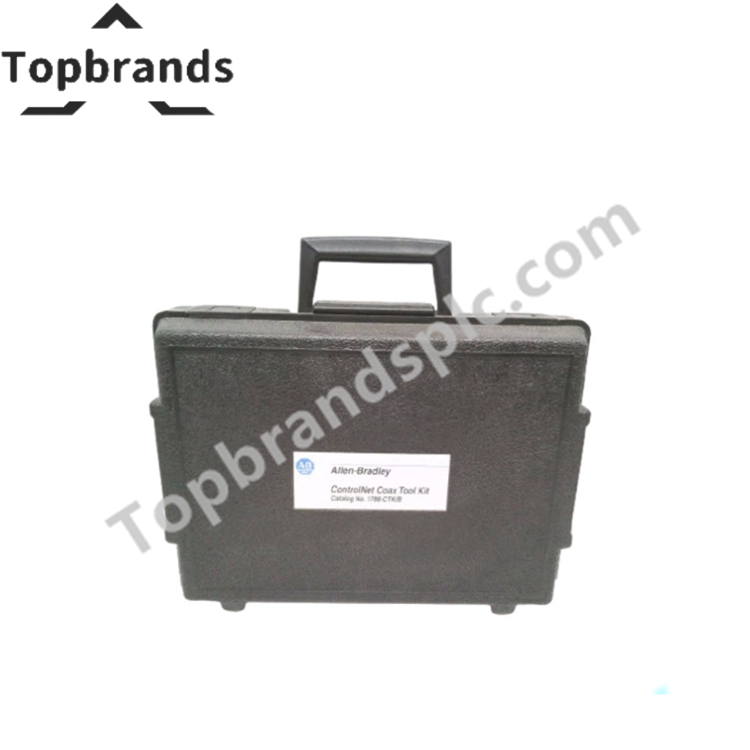

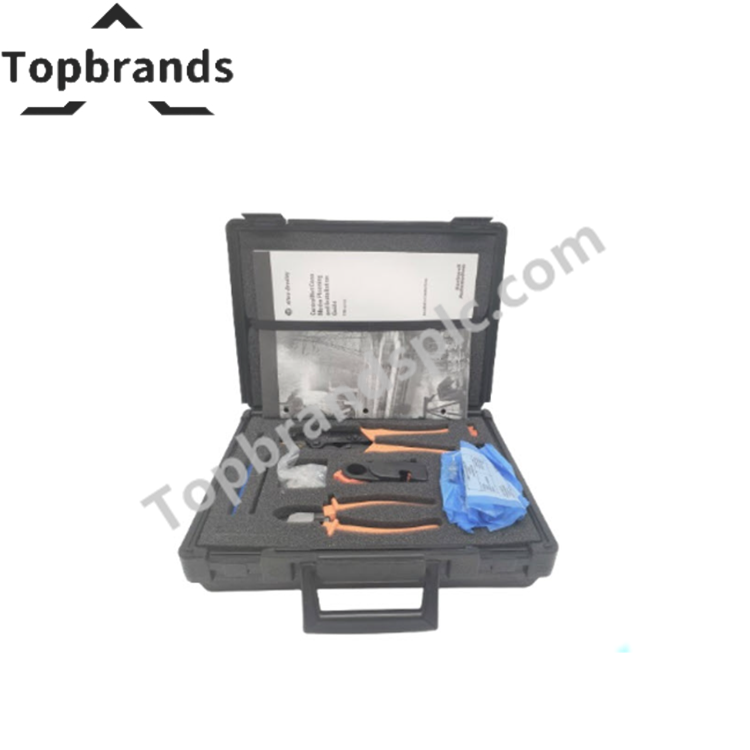

Kit d’outils pour câbles ControlNet Allen‑Bradley 1786‑CTK

Conçu pour la préparation des câbles coaxiaux lors des installations de réseaux ControlNet, le Allen‑Bradley 1786‑CTK (kit d’outils 1786‑CTK) permet d’effectuer directement sur le terrain le dénudage des câbles, la préparation des connecteurs, la terminaison à impédance adaptée et l’assemblage des câbles ControlNet RG‑6 à quadruple blindage.

Spécifications matérielles

Paramètre Spécification
Modèle 1786‑CTK
Marque Allen‑Bradley
Origine États‑Unis
Poids 2,4 kg (environ 5,3 lb)
Dimensions Malette moulée à coque rigide (dimensions exactes non spécifiées)
Température de fonctionnement -20 deg C à +70 deg C
Consommation électrique Kit d’outils passif (0 W)
Type de câble pris en charge Câble coaxial RG‑6 à quadruple blindage
Cassettes de lames Variantes FEP pour plénum et PVC sans plénum
Compatibilité des connecteurs Connecteurs BNC, variantes homologuées IP67
Impédance nominale 75 ohms
Certifications CE, UL, CSA

Considérations relatives aux réseaux déterministes Profinet / EtherNet/IP

Bien que le 1786‑CTK soit conçu pour les câbles coaxiaux ControlNet, ses outils de préparation favorisent un comportement réseau déterministe en garantissant une impédance constante de 75 ohms au niveau des terminaisons des connecteurs. Une profondeur de dénudage appropriée, un calibrage correct de l’évasement et un alignement précis de la matrice de sertissage réduisent les points de réflexion susceptibles de dégrader la synchronisation dans les environnements à architectures mixtes où des segments EtherNet/IP ou Profinet coexistent avec ControlNet. Les cassettes de lames à mémoire du kit assurent une géométrie de dénudage reproductible, favorisant une propagation stable du signal et réduisant la gigue sur les liaisons coaxiales.

Foire aux questions

Q : Le 1786‑CTK permet-il la terminaison sur site de câbles autres que les câbles RG‑6 ? R : Non. Les calibres de lame et les matrices de sertissage sont conçus spécifiquement pour les câbles ControlNet RG‑6 à quadruple blindage.

Q : Le kit peut-il être utilisé dans des environnements réseau sous tension ? R : La préparation mécanique peut être effectuée hors ligne, mais les connecteurs doivent être installés uniquement lorsque le segment ControlNet est hors tension afin d’éviter toute perturbation du signal.

Q : Les cassettes de lames à mémoire sont-elles interchangeables avec d’autres kits d’outils Rockwell ? R : Non. Les cassettes sont détrompées pour l’outil de dénudage 1786‑CTK et ne sont pas compatibles avec les autres modèles.

Consignes d’installation sur site

  • Vérifier la profondeur de dénudage à l’aide du calibre RG‑6 avant le sertissage.
  • Préserver l’intégrité du blindage coaxial en évitant de retirer une quantité excessive de tresse.
  • Vérifier que les connecteurs BNC sont complètement insérés afin de maintenir une impédance de 75 ohms.
  • Utiliser l’outil d’évasement et de calibrage pour éviter toute déformation du conducteur.
  • Ranger les lames dans le support à mémoire afin d’éviter d’endommager leur tranchant pendant le transport.
